气体精密过滤器/除菌过滤器

发布时间:2023-04-03 12:24:15人气:763

产品描述

       气体精密过滤器时一种结构简单、高效且易维护的精密过滤设备。主要用于去除气体中的粉尘、固体颗粒、细菌、水及油。气体精密过滤器可应用于压缩空气、合成气、煤气、氢气、氮气、天然气、氧气等各种气体的过滤净化。

        气体精密过滤器应用于带压气体工况,在满足GB/T150-2011压力容器和TSG21-2016固定式压力容器安全技术监察规程时,过滤器筒体必须按压力容器标准进行设计、制造、验收,并由当地特检院监检出证,设备到用户现场安装后,在当地质量技术监督局备案后方可正常使用。

        气体精密过滤器使用独特的内封头结构,滤芯安装与内封头上,滤芯与内封头花盘固定安装,密封良好。气体从入口进入过滤器内,首先与内封头下部的弯头发生碰撞,气体内的固体颗粒在碰撞后的惯性作用下被预分离,掉落在过滤器下部。气体进入过滤器内,流速降低,气体中的大颗粒也会在重力作用下,沉降到过滤器底部,最终缓慢上升的气体经滤芯过滤后,在内封头内汇集,并从气体出口流出。

        精密过滤器壳体经过卫生级抛光,使用PTFE除菌级滤芯,可以适用于医药食品领域,用于气体除菌。

技术参数

      设计压力:0-2.5MPa

        设计温度:-196~400℃

        表面处理:喷砂、抛光

        筒体材质:304、316L、碳钢喷涂四氟

        滤芯材质:玻纤、聚酯纤维、PP、PTFE、304、316L等

        精度:0.001μm、0.01μm、0.1μm、0.22-100μm

        滤芯接口:222、226、平口

        进出口形式:法兰、螺纹、快装卡箍

应用领域



        空压机入口过滤:将空气中的二氧化硅、氧化铝、氧化铁、氧化镁等灰尘大颗粒物质去除,保护压缩机的螺杆、叶轮、活塞表面,防止异常磨损,延长空压机设备使用寿命。

        发酵行业:过滤压缩空气,达到无菌级别,防止压缩空气内带入的杂菌对发酵过程造成污染。

        饮料行业:啤酒和碳酸饮料填充气体的食品级过滤。

        其他气体的过滤:高压高温易燃性气体过滤、高温尾气净化、氢气、氮气、医药、食品、饮料超纯气体过滤、无菌级空气制取等。

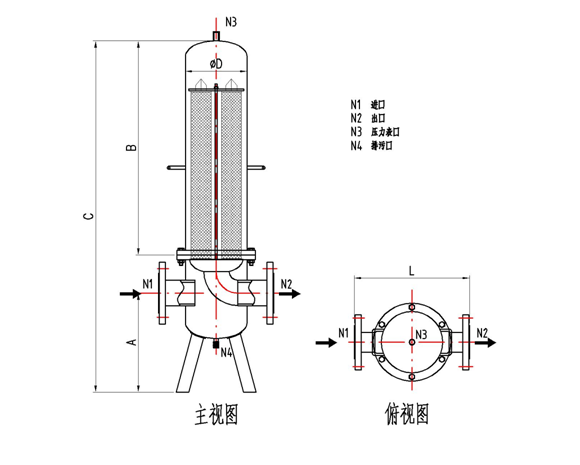

过滤器尺寸选型表


亿胜过滤

型号额定过滤能力(m3/min)
滤芯配置进出口接管外形尺寸(mm)
芯度
长度d(mm)连接形式A
BCDL
YS-JM-QT-1-2511
5〃DN25法兰或卡箍
250370102222
YS-JM-QT-2-252110〃DN25370510
YS-JM-QT-4-404120〃DN40610760
YS-JM-QT-6-506310〃DN50法兰286400780184444
344
YS-JM-QT-10-6510320〃DN65法兰2966401050184444
344
YS-JM-QT-15-8015520〃DN80法兰3766531170234494
414
YS-JM-QT-20-10020520〃DN100法兰3916531210234494
414
YS-JM-QT-30-10030720〃DN100法兰3916631260274534
454
YS-JM-QT-40-12540920〃DN125法兰4156851330306566
506
YS-JM-QT-60-125601220〃DN125法兰4246981350356616
556
YS-JM-QT-60-125601520〃DN125法兰4247101410406666
606
YS-JM-QT-80-125801520〃DN125法兰4347101440406666
606
YS-JM-QT-80-150801920〃DN150法兰4447101440406666
606
YS-JM-QT-100-1501001920〃DN150法兰4447101440406666
606
YS-JM-QT-120-1501202920〃DN150法兰4687351560506766
726
YS-JM-QT-140-2001402920〃DN200法兰4987351610506766
726


备注:1、尺寸表仅适用于1.0-1.6MPa压力等级的气体级精密过滤器。

           2、若需要定制流量及滤芯数量,无锡亿胜过滤也可以按要求非标设计。

注:设备的详细参数、介绍资料等,欢迎来电索取。
