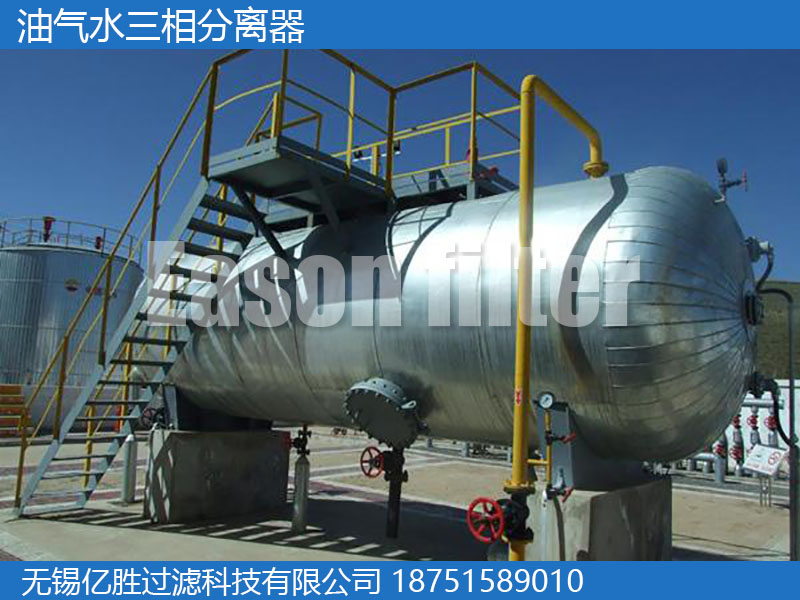

三相分离器

发布时间:2023-04-03 11:55:06人气:486

产品描述

      在地面使地层流体中的油、气、水三相分离,并准确计量其产量的装置。分为立式、卧式、球形三种形式。为搬运方便起见,通常求产计量多采用卧式分离器。典型的卧式三相分离器内部结构主要包括:入口分流器、消泡器、聚结板、涡流消除器、叶片分离芯件、隔板、除雾器、射频导纳液位计、液位计,自动排液阀等。

技术参数

        内件材质: PP、304、316L

         壳体材质:CS、304、316L、CS+防腐涂层

         工作压力(MPa):-0.1~10

          分离效率:99.99%    >8μm液滴  气相

                           <0.5%(w/w) 油中含水

                           <300ppm    水中含油

设计标准:GB/T150-2011、ASME

注:三相分离器结构、油水分界面、控制方式、内件选用可非标设计。

工作原理

        油气水混合来液进三相分离器即进行初步气液分离。伴生气通过一级分离、二级捕雾器处理后,进入气处理系统。  油水混合物进入预分离器,液体经过整流、消泡、聚集等处理单元后,进入沉降室开始分离,形成油水层。通过油水界面监测仪表控制排水阀的开启程度来调节油水界面的高度。油水界面到达设定上限时,全开排水阀排水,待油水界面降低至下限时,全闭排水阀,以此维持油水界面的稳定。

         沉降室内油水分界面控制在设定范围内时,当整体液位上升后,上部的油相溢流进油室,通过机械式浮子液位调节阀或液位变送器控制排油阀排油。

  沉降室内沉积的泥沙等物,可以从排污口排出,底部设置了除砂喷嘴和排砂口,可定冲洗,排砂。

        气体经沉降分离段后进入到分气包,由于气体中仍有细小的液滴,在分气包中装有捕雾装置-丝网除雾器,用以捕捉细小液滴,当液滴聚集到一定尺寸后,本身重力大于气体升力,液滴滴落至沉降室内。干气从气体出口排出。

产品优势

      1、处理能力大

       2、出气99.9%分离8微米及以上液滴颗粒

       3、使用寿命长,维护简便

       4、分离性能稳定,与使用年限不相关

       5、低压降

       6、油水分离效果好

       7、排砂方便,不影响油水界面

       8、液位仪表可直观观测液位,方便控制油水界面

应用领域

       石油开采油气水三相分离

       天然气开采油气水三相分离

       煤层气开采油气水三相分离


注:设备的详细参数、介绍资料等,欢迎来电索取。
